Установка ГБО 4-го поколения на PAJERO-2 6G72 12valve (самостоятельная установка)

Установка ГБО 4-го поколения на PAJERO-2 6G72 12valve

jek-auto

Дата: Среда, 26.02.2014, 22:45 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 5

Статус: Offline

Установлено ГБО 4-го поколения Digitronik на Mitsubishi Pajero-2, 1993 г.в., двигатель 6G72 12 клапанный (3.0л, бензин):
общий вид под капотом:

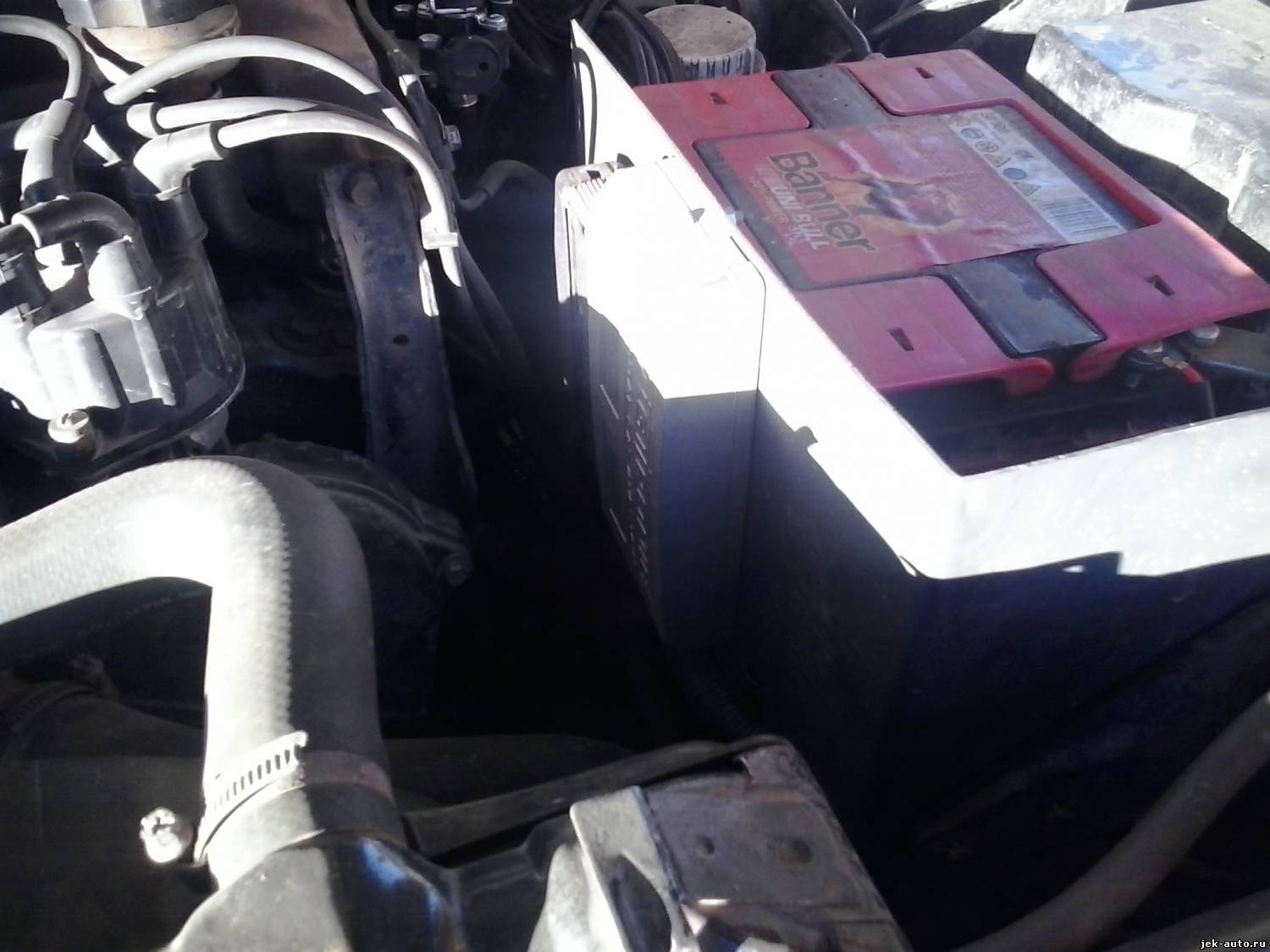

самодельный кожух АКБ и блок управления ГБО на нём:

блок газовых клапанов для левого блока цилиндров:

блок газовых клапанов для правого блока цилиндров на кронштейне:

датчик PS-02 расположен около блока газовых клапанов:

газовый редуктор установлен на кронштейне из набора (он загнут буквой Г) под одну из опор блока ABS:

баллон на 65л в багажнике. встаёт впритык, надо удалить кронштейн заземления:

при сложенной спинке среднего ряда сидений получается практически вровень:

Прикрепления: 6027313.jpg (187.8 Kb) · 6394090.jpg (118.0 Kb) · 7810253.jpg (140.1 Kb) · 0686490.jpg (141.0 Kb) · 1241765.jpg (172.7 Kb) · 1555469.jpg (161.5 Kb) · 2064120.jpg (157.4 Kb) · 8726986.jpg (125.5 Kb) · 9303922.jpg (139.0 Kb) · 7262699.jpg (155.3 Kb)

...детальный подход к автомобилям...

jek-auto

Дата: Среда, 10.09.2014, 10:14 | Сообщение # 2

Генералиссимус

Группа: Администраторы

Сообщений: 5

Статус: Offline

вот ещё несколько фото по подключению газового редуктора. он подключен последовательно, после подогрева дроссельной заслонки. шланг с дроссельной заслонки разрезан, вставлены штуцеры из магазина сантехники (собирал 2 штуцера с разным диаметром, чтоб получился переходник папа/папа).
шланги обогрева редуктора идут по стенке моторного отсека

переходники

Прикрепления: 4750052.jpg (127.3 Kb) · 1457845.jpg (146.4 Kb) · 3259026.jpg (132.9 Kb)
